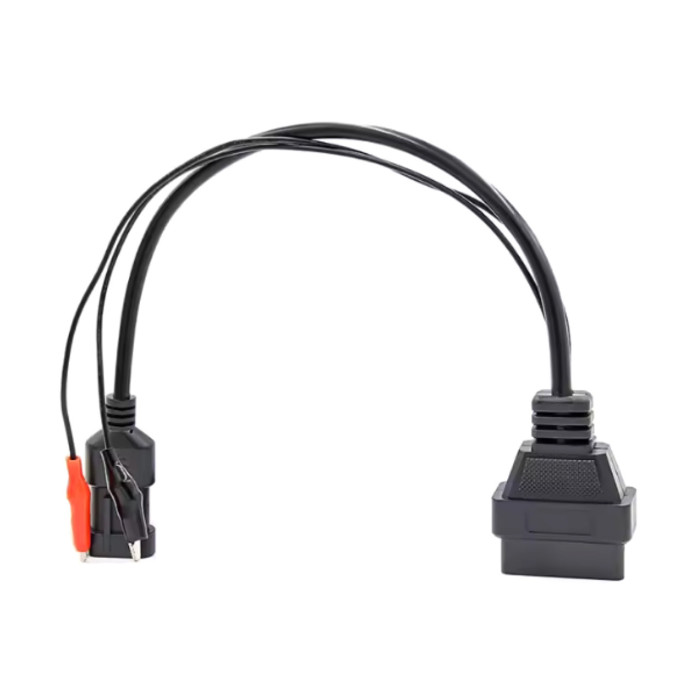

Адаптер 3-pin на OBD2 (16-pin) з живленням від АКБ для Fiat, Alfa Romeo, Lancia, Chery

Адаптер 3-pin → OBD2 (16 pin) використовується для діагностики автомобілів, обладнаних старим 3-контактним роз'ємом. Дає змогу підключити стандартний сканер OBD-II до Fiat, Alfa Romeo, Lancia та Chery, у яких немає штатної 16-контактної розетки.

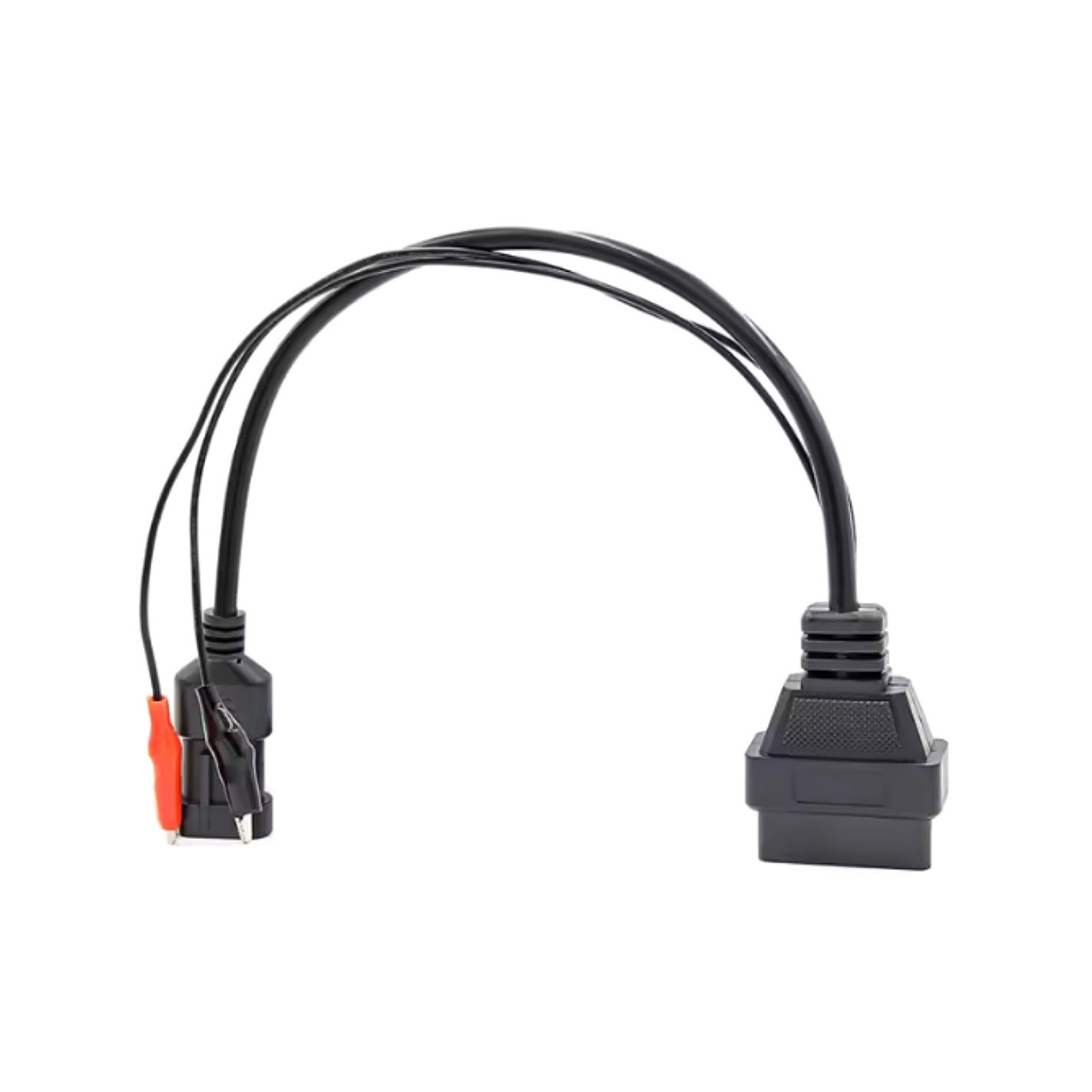

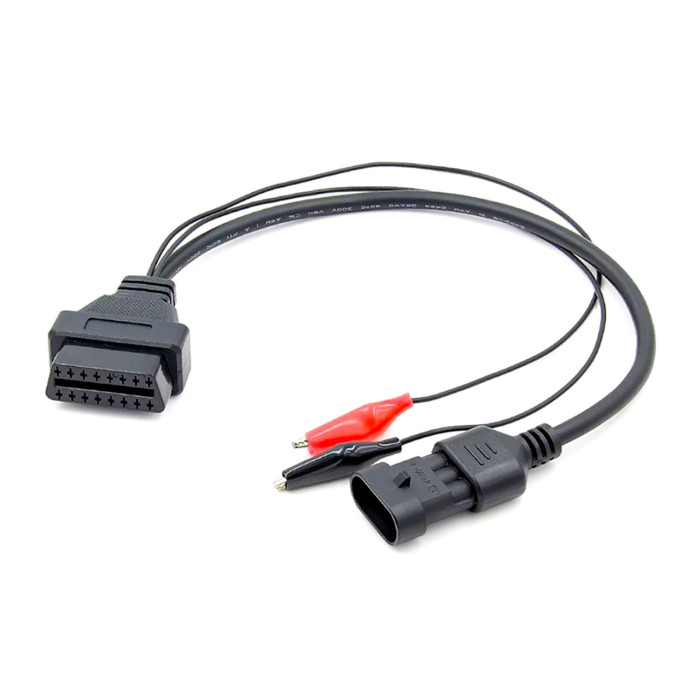

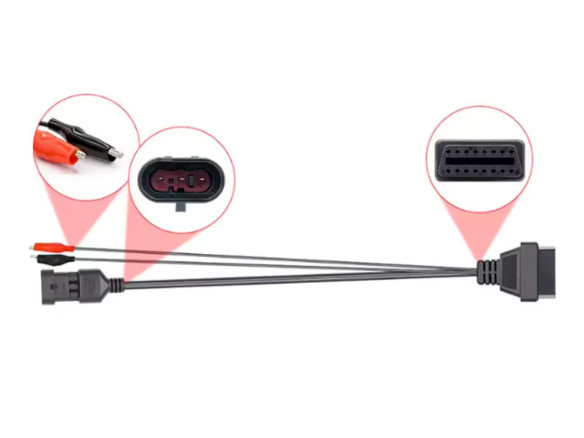

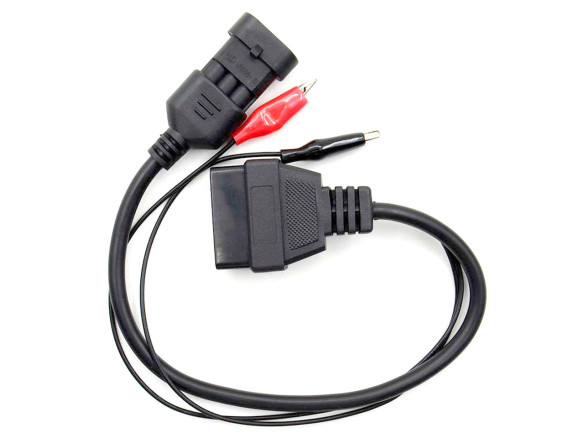

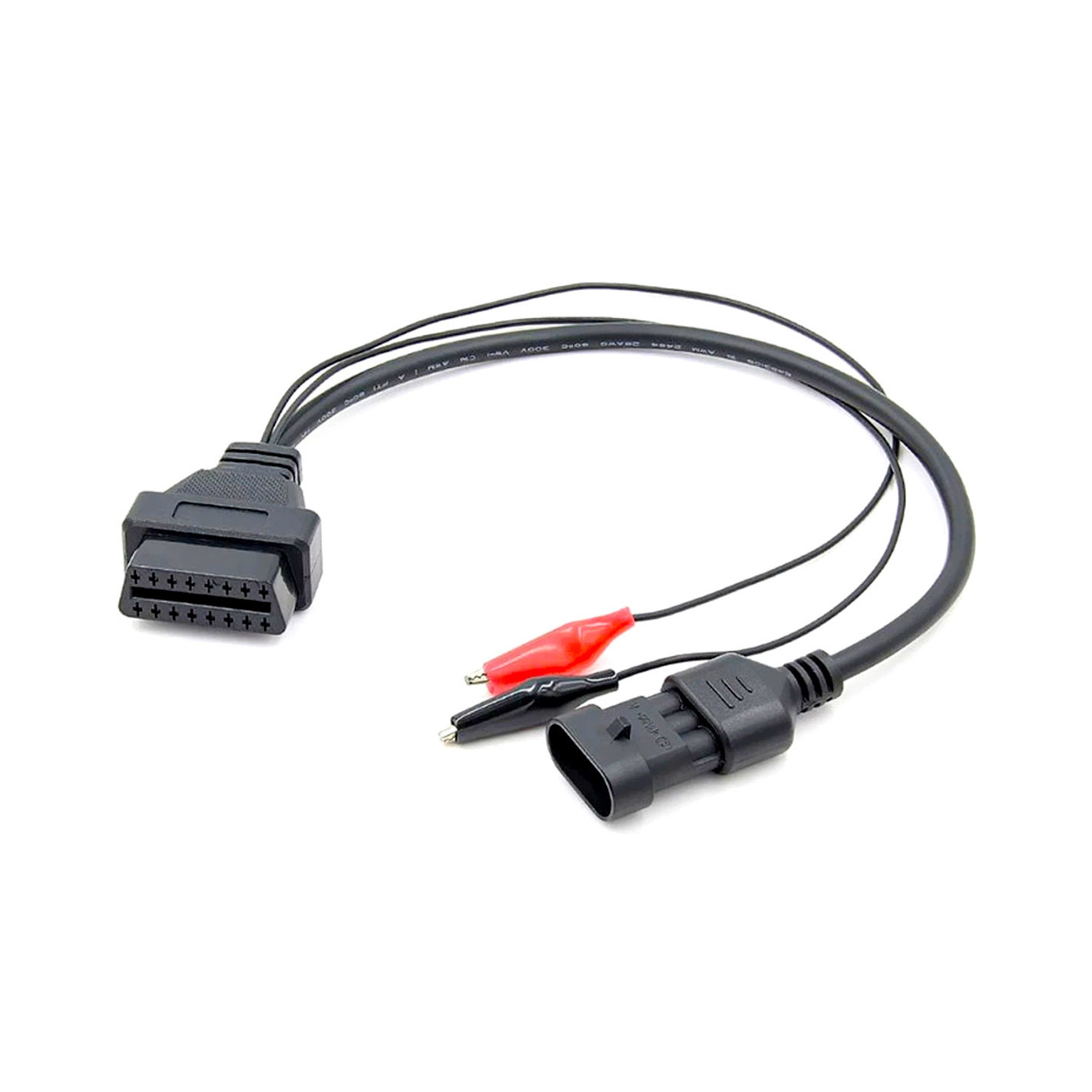

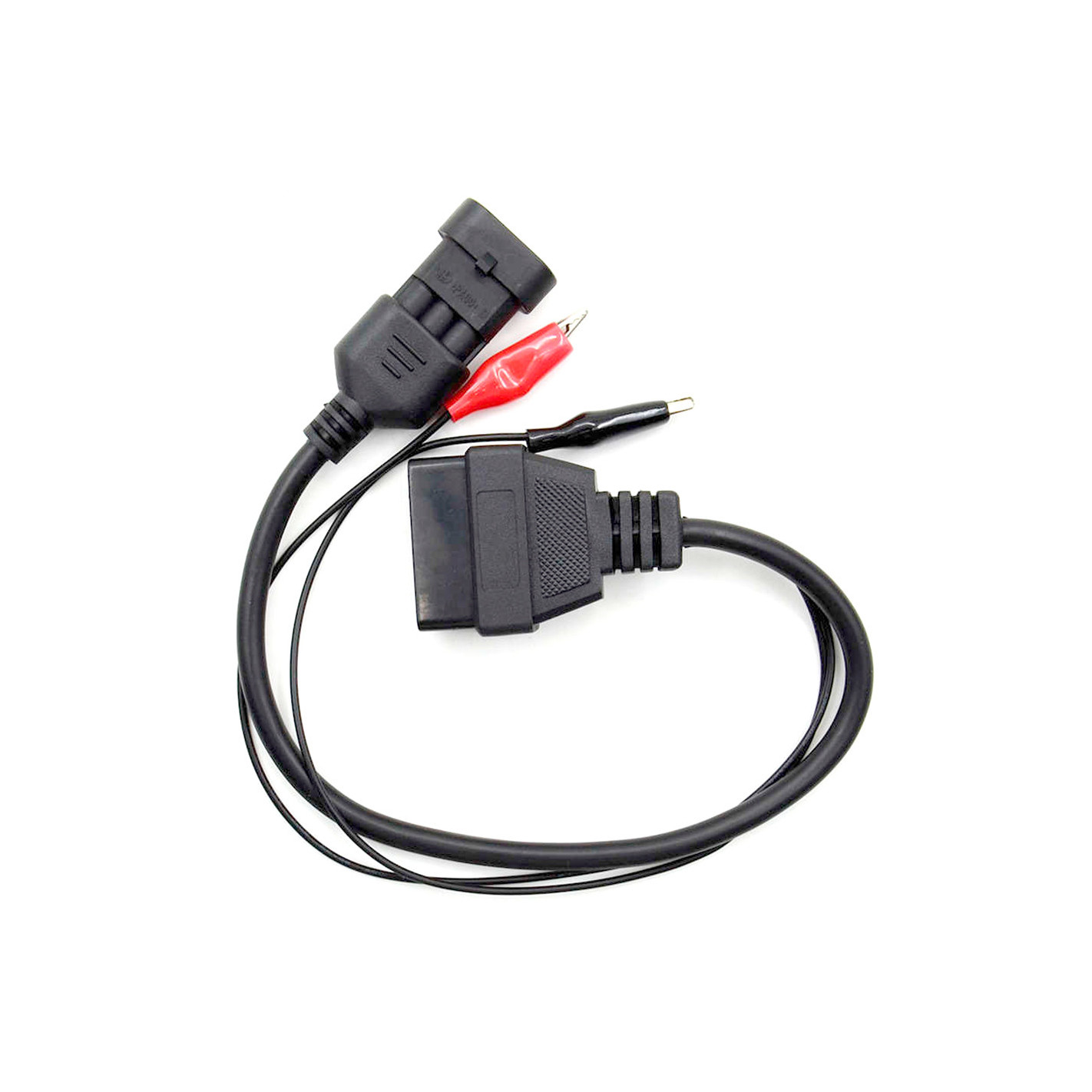

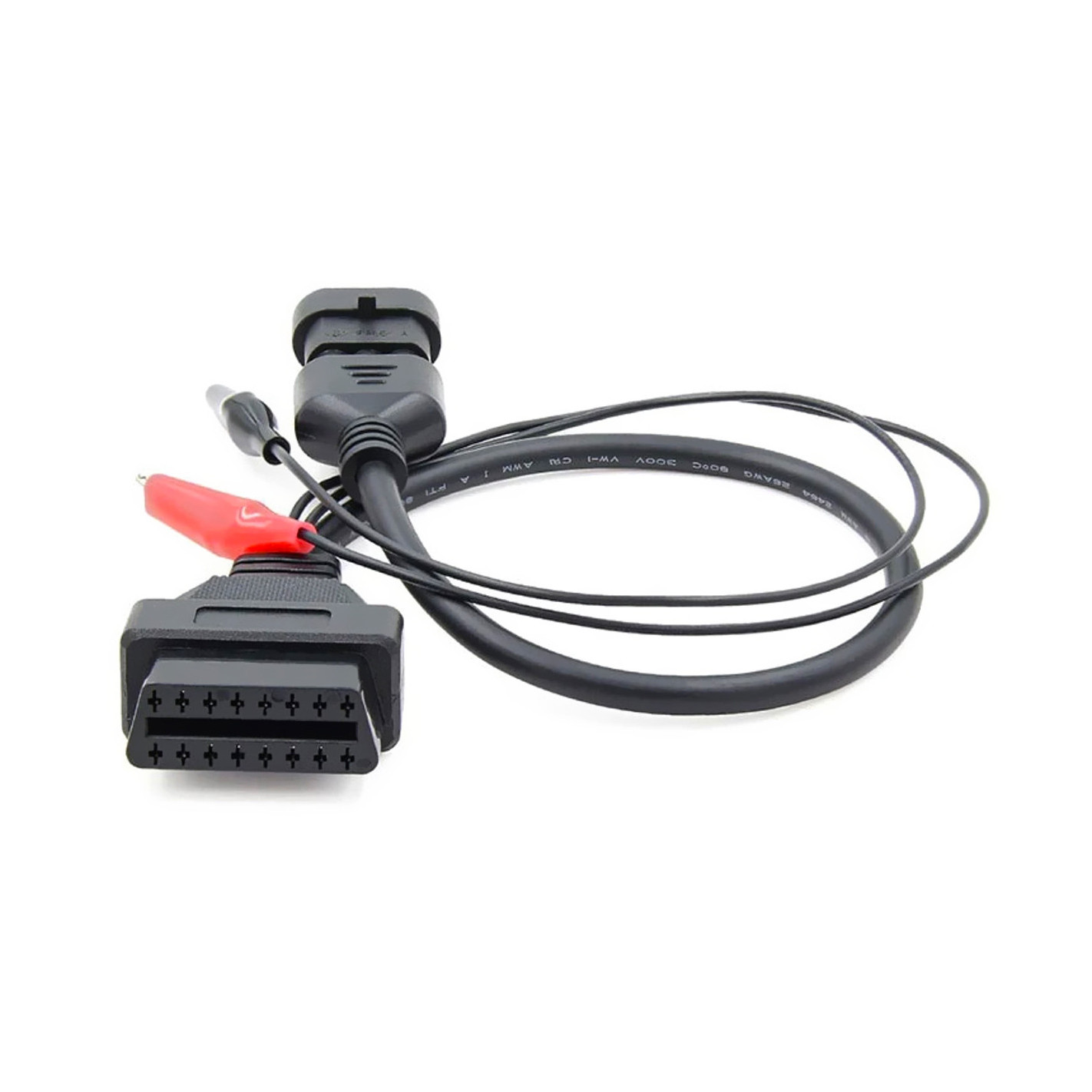

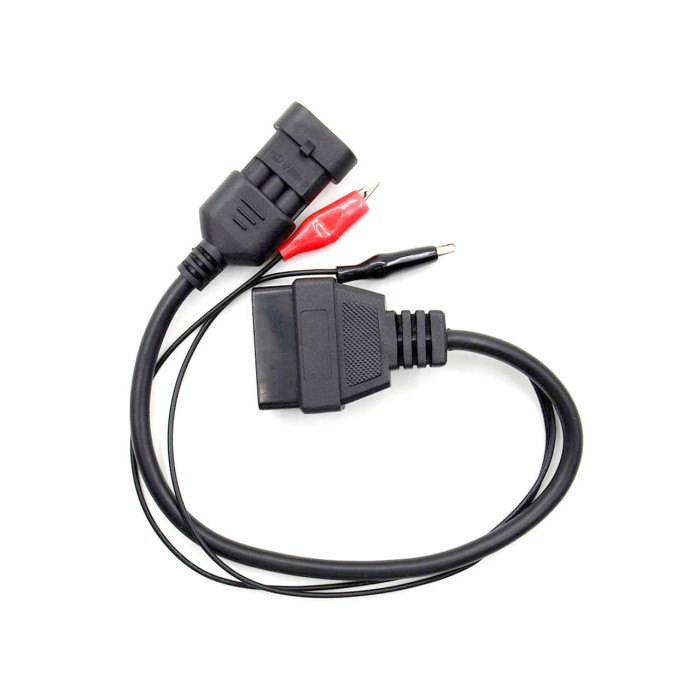

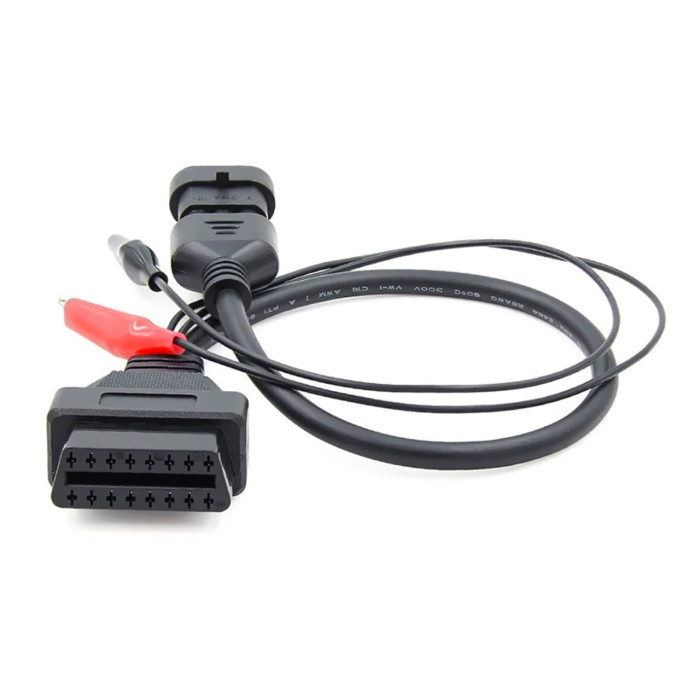

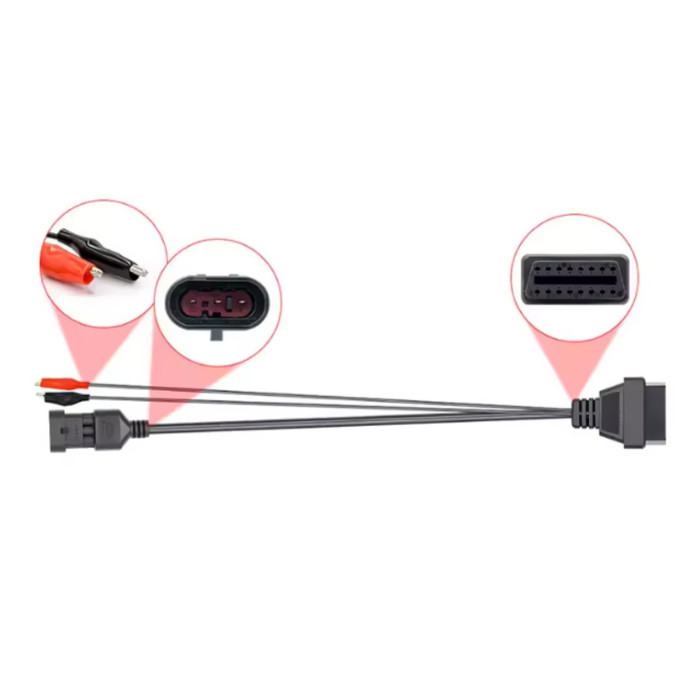

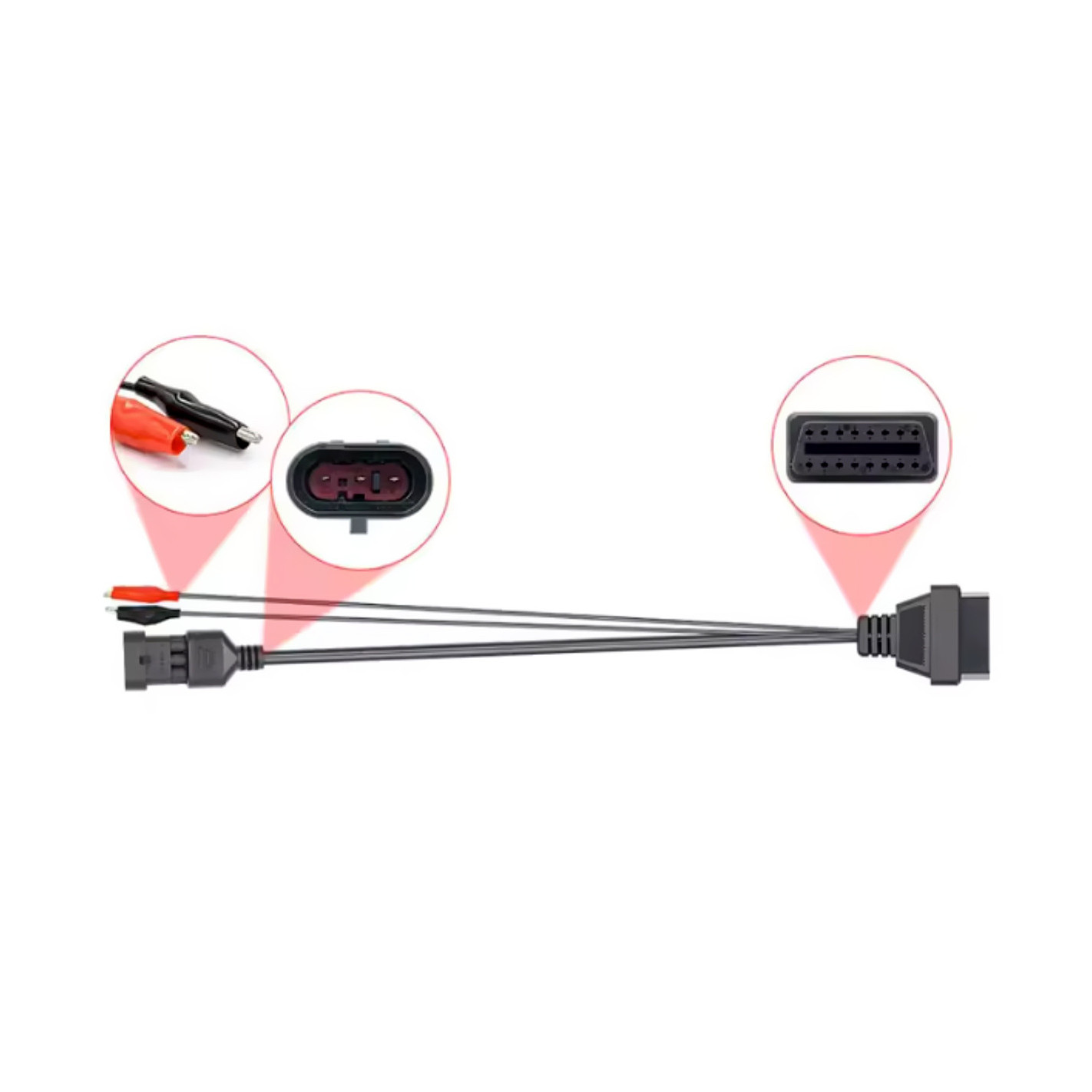

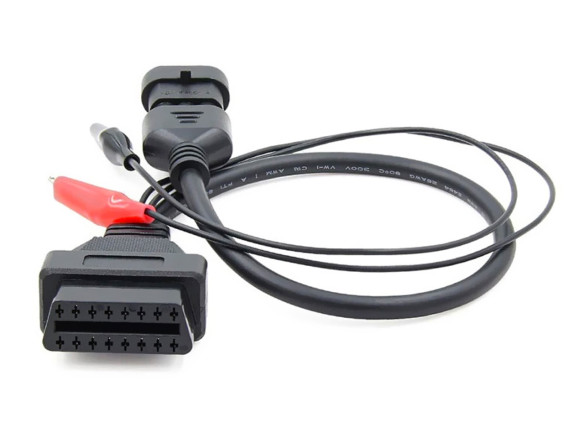

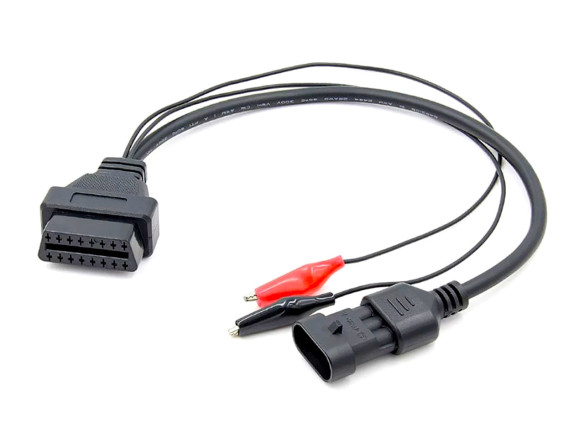

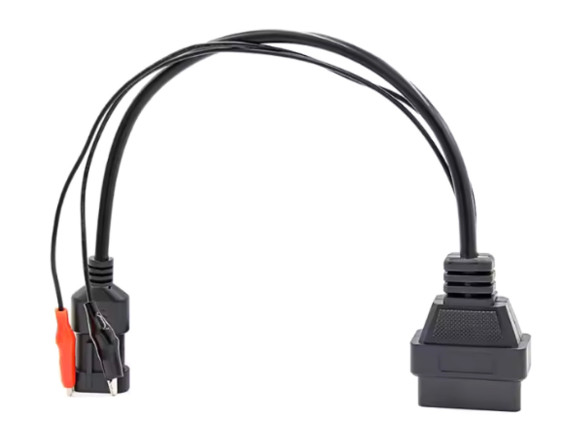

Конструкція адаптера включає 3-піновий штекер, стандартний роз'єм OBD-II (гніздо) та два затискачі («крокодили») для живлення від акумулятора. Червоний затискач підключається до «+» АКБ, чорний — до «–» або маси. Це забезпечує живлення сканера, оскільки у 3-pin діагностичних роз'ємах напруга не подається.

Розпіновка адаптера відповідає стандарту:

• Pin 16 OBD2 — живлення +12В (через червоний затискач).

• Pins 4 і 5 OBD2 — маса (через чорний затискач і масу автомобіля).

• Pin 7 OBD2 — лінія даних K-line.

• Pin 15 OBD2 — лінія L-line (використовується на частині моделей).

Адаптер підтримує роботу з протоколами ISO 9141-2 та KWP2000 (K-line), які застосовувались на автомобілях 1990-х та початку 2000-х років.

Сумісність

• Fiat: Uno, Punto I, Tipo, Tempra, Cinquecento, Bravo/Brava, Marea, Coupe та інші моделі 1990-х.

• Alfa Romeo: 145/146, 155, 164, GTV/Spider (Serie 916), 156, 166 перших років випуску.

• Lancia: Delta II, Dedra, Kappa, Ypsilon I та інші моделі до 1998 р.

• Chery: Amulet (A15), Tiggo (T11), QQ/QQ3 та деякі інші ранні моделі з 3-pin роз'ємом.

Попередження

• Не є самостійним приладом — працює лише зі сканером.

• Потрібне правильне підключення живлення: червоний затискач до «+» АКБ, чорний — до «–».

• Тільки для 12-вольтових систем.

• У деяких авто окремі 3-pin роз'єми для різних блоків (двигун, ABS, подушки).

• Можливості діагностики обмежені протоколами ЕБУ автомобіля.
